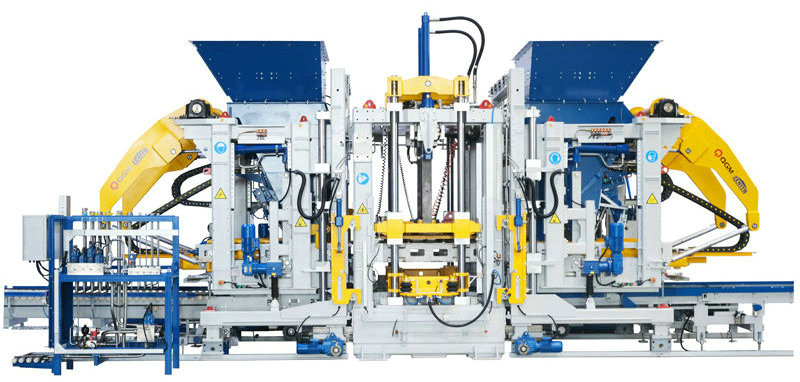

Betonowa maszyna blokowa Zn2000C

ZN2000C to samozwańczy model. Charakteryzuje się wysokim stopniem inteligencji i automatyzacji oraz w pełni wykorzystuje najnowocześniejsze technologie, takie jak cyfryzacja i system informacyjny, który jest szeroko stosowany w budowie nowych miast i gąbek.

Cechy:

Podwójny stół wibracyjny, osiem silników serwo (opcjonalnie) najlepszych urządzeń

Modułowy montaż dla łatwiejszych konserwacji bardziej zróżnicowanych rodzajów produkowanych cegieł

Wyższa pojemność, wyższa wydajność parametry techniczne:

Rozmiar palety 1400x1400/1300 mm

Obszar formowania 1320x1350/1250 mm

Wysokość produktu 40-500 mm

Liczba bloków pustych cegieł: 18 bloków/pleśń (390x190x190 mm)

Standardowe cegły: 105 bloków/pleśń (240x115x53 mm)

Cegły drogowe: 66 bloków/pleśń (200x100x60 mm)

Rozmiar sprzętu ok. 10 000

Ok. 4700

Ok. 3400

System wibracji Maksymalna siła wzbudzenia tabeli wibracji: 200/kN

Maksymalna siła wzbudzenia głowicy prasowej: 40/kN

Parametry elektryczne Całkowita moc (odniesienie): 231/kW

Schematyczny schemat próbek cegły wytwarzanych przez sprzęt

Zalety techniczne

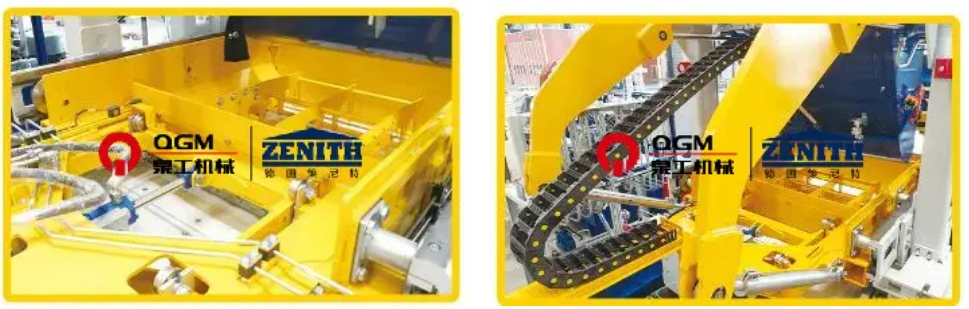

1. Wysokiej jakości konstrukcja ramek wersji niemieckiej

Rama mainframe przyjmuje spawaną strukturę ramy o wysokiej wytrzymałości zaprojektowanej przez opatentowaną technologię Zenita, która jest spawana przez dostosowaną specjalną stal sekcji, z rozsądnym designem, równym i pięknym spawaniem, a cała ramka przechodzi starzejącą się obróbkę wibracyjną, aby zapewnić wysoką jakość i wysoką stabilność ramy. Zaawansowany proces projektowania strukturalnego sprawia, że ​​funkcja otwierania i zamykania formy bocznej, funkcja ekstrakcji rdzenia (płyta), funkcja implantacji płyty polistyrenowej itp. Można później dodać.

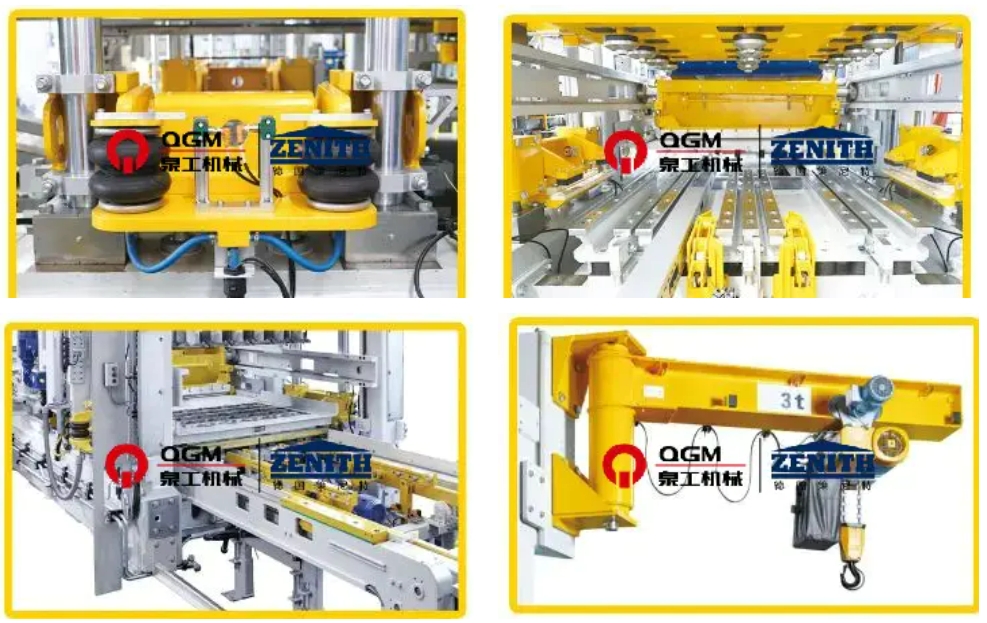

2. Automatyczny system szybkiej zmiany formy

Gdy forma jest przenoszona do pozycji hosta, jej system podnoszenia zdaje sobie sprawę z automatycznej zmiany formy na urządzeniu o szybkiej zmianie formy. Górne i dolne formy są automatycznie zaciśnięte pneumatycznie, co jest bezpieczne, wydajne, proste w obsłudze i wygodne w utrzymaniu. Obejmuje głównie:

Pneumatyczne urządzenie do zacisku formy: Składa się głównie z wsporników pleśni i pneumatycznych prętów zacisków po obu stronach, które pomagają w zaciśnięciu i ustalaniu form i tłumienia, gdy maszyna gospodarza przeprowadza wstępną wibrację i wibracje główne, aby osiągnąć najlepszy efekt wibracji i przedłużyć żywotność obsługi form.

Urządzenie blokujące wgłębienie pneumatyczne: Wgłębienie jest przymocowane przez urządzenie zaciskające poduszką powietrzną, które może łatwo i szybko wymieniać wgłębienie, skrócić czas wymiany i instalacji formy oraz zapewnić dokładne dokowanie dolnej ramy formy i górnego wgłębienia.

Urządzenie do wkładania form elektrycznych: urządzenie montażowe formy służy do instalacji formy do głównej maszyny oraz do zasilania i usuwania form z maszyny za pomocą elektrycznego wspornika do formy, który można zastosować do większości form na rynku, a specjalne wsporniki do form specjalnych.

Urządzenie zmieniające formę: Zainstalowane na ramie głównej maszyny jest używane do podnoszenia i ładowania form podczas zmiany form, wyposażonego w elektryczny wciągnik łańcucha i urządzenie do pieszych elektrycznych.

3. Systemy wytwarzania

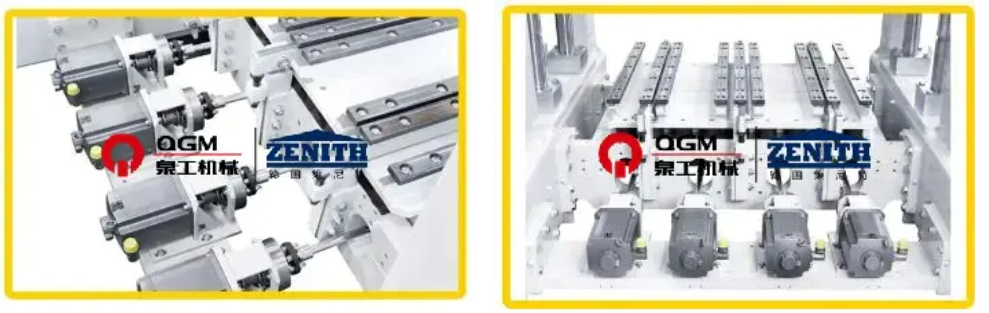

4. „Ultra-dynamiczny” system wibracji serwo:

Technologia wibracyjnych serwomechanizmu „Ultra-dynamic” jest rodzajem wysokowydajnego, samozaprażającego systemu wibracji specjalnie zaprojektowanego do cegieł; Serwo silnik może osiągnąć najszybszą odpowiedź w najkrótszym czasie reakcji, realizując najwyższą wydajność wibracji, zmniejszając ilość zużytego cementu i skracając cykl produkcji, wytwarzając produkty betonowe o wysokiej kompakcie; System wibracji może elastycznie dostosować się do potrzeb różnych produktów betonowych. Serwo silnik może przynieść najszybszą odpowiedź w najkrótszym czasie reakcji, aby zrealizować najwyższą wydajność wibracji, która może zmniejszyć ilość cementu, skrócić cykl produkcji i wytwarzać wysoce kompaktowe produkty betonowe; System wibracji można elastycznie dostosować do potrzeb produkcyjnych różnych produktów betonowych.

8 jednostek wibracyjnych z mechaniczną równowagą ustawioną indywidualnie przez 8 napędów serwo;

8 silników serwo, indywidualnie zamontowane na zewnętrznych wiązkach izolacji wibracji wsporników silnika;

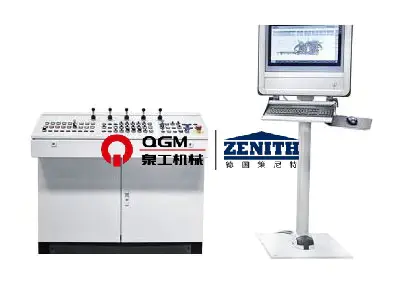

5. Dokładny system kontroli serwomechanizmu

Poprzez sprzężenie zwrotne sygnału kontroluj fazę i prędkość wibracji, zsynchronizowaną kontrolę ruchu, szybkie tryb gotowości można ukończyć w krótkim okresie wibracji i eliminacji wibracji, aby skrócić cykl formowania oraz lepszy efekt hamowania. Dzięki podwójnej pętli zamkniętej położenia i prędkości kontroluj siłę wzbudzenia działa tylko w kierunku pionowym, zmaksymalizuj skuteczną siłę wzbudzenia, a jednocześnie unikaj uszkodzenia poziomej siły wzbudzenia maszyny, przedłużyć żywotność urządzenia i być w stanie tworzyć różne ustawienia dla różnych wymagań produktu i wytwarzać produkty wysokiej jakości.

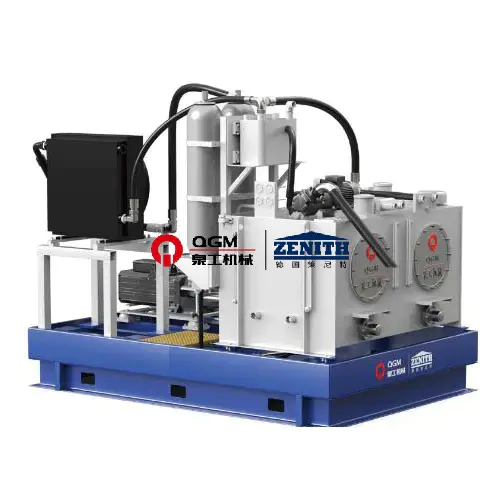

Głowica prasowa, rama pleśni, agregowany samochód i tkaninowy samochód są kontrolowane przez proporcjonalny zawór kierunkowy z sprzężeniem zwrotnym w szpuli, która ma szybki czas reakcji; Przyjmuje się tryb sterowania zamkniętą czujnika przesunięcia/enkodera-PLC-proporcjonalnego cylindra zastawki, co sprawia, że ​​kontrola jest bardziej dokładna, a działanie cylindra szybciej i bardziej stabilne; Stacja hydrauliczna przyjmuje zmienną pompę tłokową, która nie wysyła oleju ciśnieniowego i rozładowuje pompę, gdy układ hydrauliczny osiąga ustawione ciśnienie, aby zmniejszyć zużycie energii; Stacja hydrauliczna przyjmuje pomocnicze dopływ oleju akumulatora, co zmniejsza zużycie energii; A stacja hydrauliczna przyjmuje pomocnicze dopływ oleju akumulatora, co zmniejsza zużycie energii i zmniejsza zużycie energii. Stacja hydrauliczna przyjmuje pomocnicze dopływ oleju akumulatora, który można jednocześnie stosować do wielu działań, a ciśnienie układu hydraulicznego jest stabilne; Układ hydrauliczny ma czujniki ciśnienia, które można wyświetlić na panelu operacyjnym w celu łatwego oglądania; Układ hydrauliczny ma czujniki temperatury, chłodziarki i grzejniki, które mogą skutecznie kontrolować temperaturę oleju, dzięki czemu olej hydrauliczny ma dobrą wydajność.

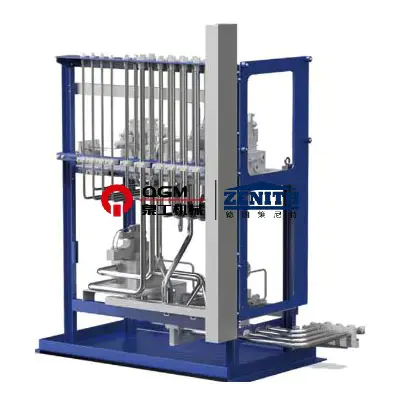

6. Systemy hydrauliczne
